媒體品質架構

Android 16 推出 Android TV 專用的媒體品質架構，目的是為影像品質 (PQ) 和音訊品質 (AQ) 調整作業建立標準化 API。主要目標是為不同 Android TV 裝置的調整作業提供統一方法。這個標準化架構提供一致的 Android API 集，可簡化應用程式開發人員、原始設備製造商 (OEM) 和單晶片系統 (SoC) 供應商的開發作業。對 SoC 供應商而言，這項功能可讓 Android 架構處理 PQ 和 AQ 設定，減少與不同應用程式開發人員合作的負擔。

最終，這項功能有助於減少 Google 和 Android 平台的分散情形、提升品質和擴充性、提供新功能，並為統一的 AQ/PQ UI 和更優質的使用者體驗奠定基礎。

媒體品質架構支援各種用途，可提升電視觀看體驗。請注意，設定檔和設定可依套件名稱 (應用程式) 和輸入 ID 管理。此外，系統應用程式或許可清單中的其他應用程式也能建立設定檔。只有商家檔案擁有者可以更新或移除商家檔案。具體來說，這個架構會管理圖片和聲音設定檔。圖片參數的例子包括亮度、對比度、銳利度。音訊參數的例子包括低音和高音。這些設定檔可套用至各種情境，包括設定全域預設設定檔、透過 MediaCodec 串流設定檔、為特定媒體應用程式設定應用程式預設設定檔，以及為特定輸入端 (例如 HDMI) 設定電視輸入圖片設定檔。架構也支援狀態變更，可為 HDR 等狀態提供不同的參數集、管理持續處理的有效圖片設定檔，以及處理環境背光功能。

Android 團隊正與生態系統合作夥伴攜手，支援媒體品質架構。

元件

媒體品質架構由多個重要元件組成，這些元件會在應用程式、架構和硬體層級相互搭配運作。

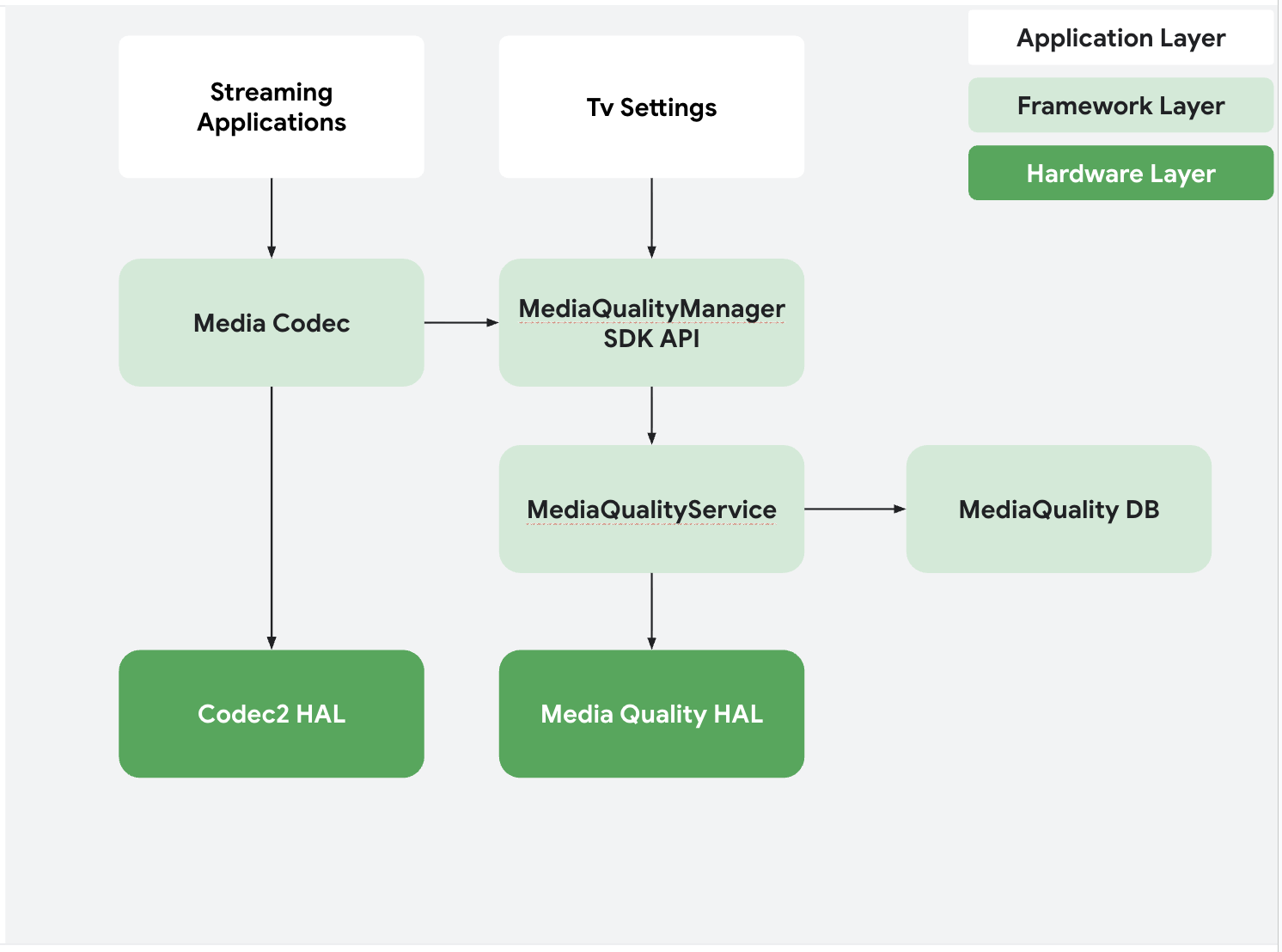

圖 1. 媒體品質架構元件之間的互動

• 媒體品質管理工具 (SDK API)：面向應用程式的 SDK API，可供應用程式管理圖片和音訊設定檔。
• 媒體品質服務：包含核心商業邏輯的系統服務，可管理設定檔、權限，以及與 HAL 的通訊。
• 媒體品質資料庫：儲存所有圖片和音效設定檔的 SQLite 資料庫。
• 媒體品質合約：定義應用程式與架構之間通訊所用的標準化參數和資料結構。
• 媒體品質 HAL：SoC 供應商實作的硬體抽象層，可將圖片和聲音設定檔變更傳達至基礎硬體。

功能

媒體品質架構支援多項功能，可提供彈性且強大的系統，方便您管理媒體品質。

商家檔案管理

• 應用程式管理的設定檔：應用程式可以建立、更新及刪除自己的設定檔，提供個人化體驗。
• 預設設定檔：系統應用程式可以為特定應用程式或電視輸入設定預設設定檔 (例如 HDMI 1)。
• 全域預設設定檔：當未設定特定設定檔時，系統會套用這個全域備用設定檔。

整體工作流程

下圖說明常見媒體品質作業的呼叫順序。

建立及套用圖片設定檔

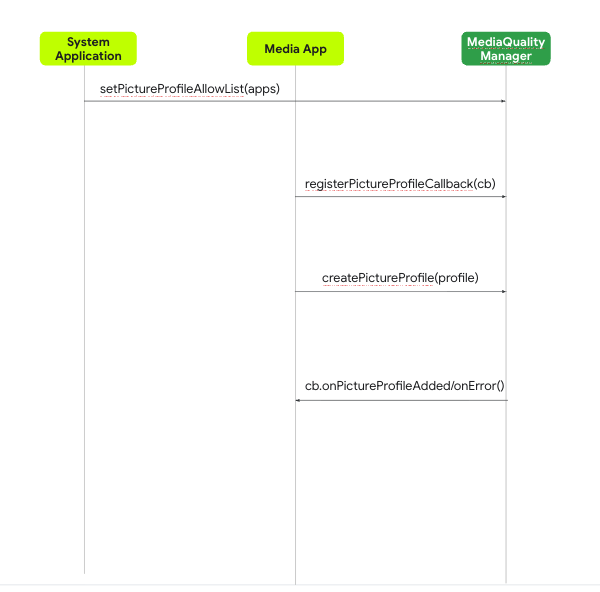

圖 2. 建立圖片設定檔的序列圖

1. 系統應用程式會呼叫 setPictureProfileAllowList()，授予媒體應用程式建立設定檔的權限。
2. 媒體應用程式會註冊 PictureProfileCallback，接收有關設定檔變更的通知。
3. 媒體應用程式會使用 PictureProfile 物件呼叫 createPictureProfile()。
4. MediaQualityService 會處理要求、將設定檔儲存至資料庫，並透過已註冊的回呼 (onPictureProfileAdded() 或 onError()) 通知應用程式作業成功或失敗。

設定每個串流的圖片設定檔

這個工作流程示範應用程式如何在播放期間，將特定設定檔套用至影片內容。

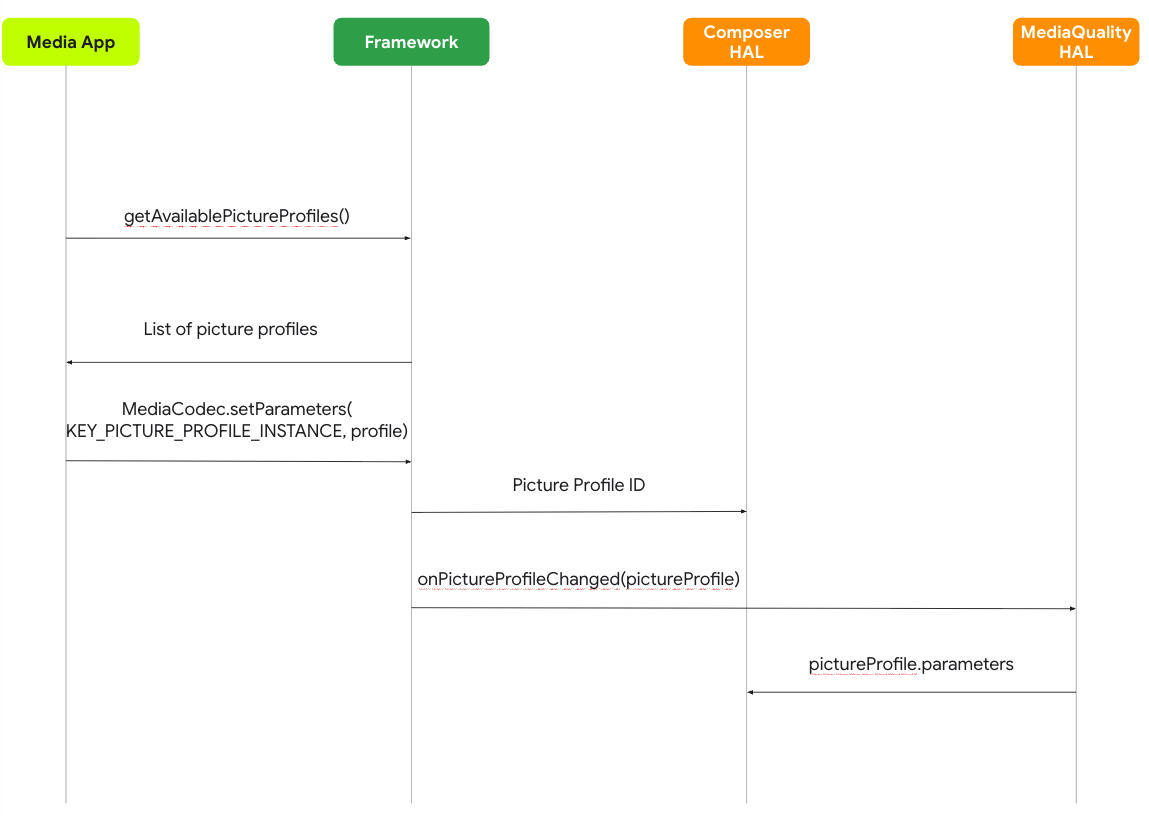

圖 3. 設定每個串流的圖片設定檔的序列圖

1. 媒體應用程式會查詢 MediaQualityManager，取得可用的圖片設定檔清單。
2. 接著，應用程式會使用 MediaCodec.setParameters 選取並設定串流的所需設定檔。
3. 架構會將這項選擇傳達給媒體品質 (MQ) HAL，並傳遞設定檔 ID 和其參數。
4. 最後，MQ HAL 會將這些參數傳送至 Composer HAL，後者會使用指定的圖片設定檔算繪影片串流。

設定全域預設設定檔

只有系統應用程式可以設定全域預設設定檔，做為未指派特定設定檔的任何內容的備用設定檔。

1. 系統應用程式會從架構擷取可用的圖片設定檔清單。
2. 接著，應用程式會呼叫 setDefaultPictureProfile(id)，從這些設定檔中選取一個做為新的全域預設設定檔。
3. 架構會將該設定檔的參數傳送至 Media Quality HAL，然後套用變更。

Media Quality SDK API

應用程式可透過 Media Quality SDK API 與架構互動，主要進入點是 android.media.quality 套件。

android.media.quality

這個套件包含管理媒體品質的主要類別。

MediaQualityManager

主要方法包括：

PictureProfile 物件

PictureProfile 物件會封裝特定圖片模式的所有資訊。

public final class PictureProfile {
  private String id;
  private int type; // System or Application
  private String name; // e.g., "Movie", "Game"
  private String inputId; // e.g., "HDMI1"
  private String packageName; // e.g., "com.google.android.youtube"
  private PersistableBundle parameters; // Bundle containing all PQ parameters
}

媒體品質 HAL

媒體品質 HAL 是 AIDL 型介面，定義於 hardware/interfaces/tv/mediaquality/aidl/。SoC 供應商必須實作這個介面，才能在裝置上啟用媒體品質架構。HAL 是 Android 架構中 MediaQualityService 與基礎硬體之間的通訊橋樑，負責套用圖片和聲音調整設定。

HAL 會使用 AIDL 可封送物件管理圖片和聲音設定檔。這包括從架構接收設定檔變更，以及通知架構硬體層級所做的任何調整。

模組

HAL 介面由幾個重要的 AIDL 檔案組成：
