分析顶点内存带宽用量

顶点数据的内存带宽可能会成为游戏 GPU 性能的瓶颈。AGI 系统配置文件中有一些计数器可以帮助诊断顶点内存带宽问题。

Qualcomm Adreno 计数器

在搭载 Qualcomm Adreno GPU 的设备上，一些值得注意的计数器包括：

计数器	说明
顶点内存读取	从外部内存读取的顶点数据的带宽。
平均字节/顶点数	顶点数据的平均大小（以字节为单位）。
顶点提取停顿 (%)	GPU 阻塞顶点数据的时钟周期所占的百分比。

ARM Mali 计数器（正在开发中）

在搭载 ARM Mali GPU 的设备上，一些值得注意的计数器包括：

计数器	说明
从外部内存读取的加载/存储节拍数	加载/存储单元从外部内存读取的数据节拍数，按着色器核心取平均值。
从 L2 缓存读取的加载/存储节拍数	加载/存储单元从 L2 缓存读取的数据节拍数，按着色器核心取平均值。
[更多]

如需根据平均读取节拍数计算总带宽，请将计数器值乘以总线宽度（通常为 16 字节）和着色器核心总数。[更多]

计数器分析

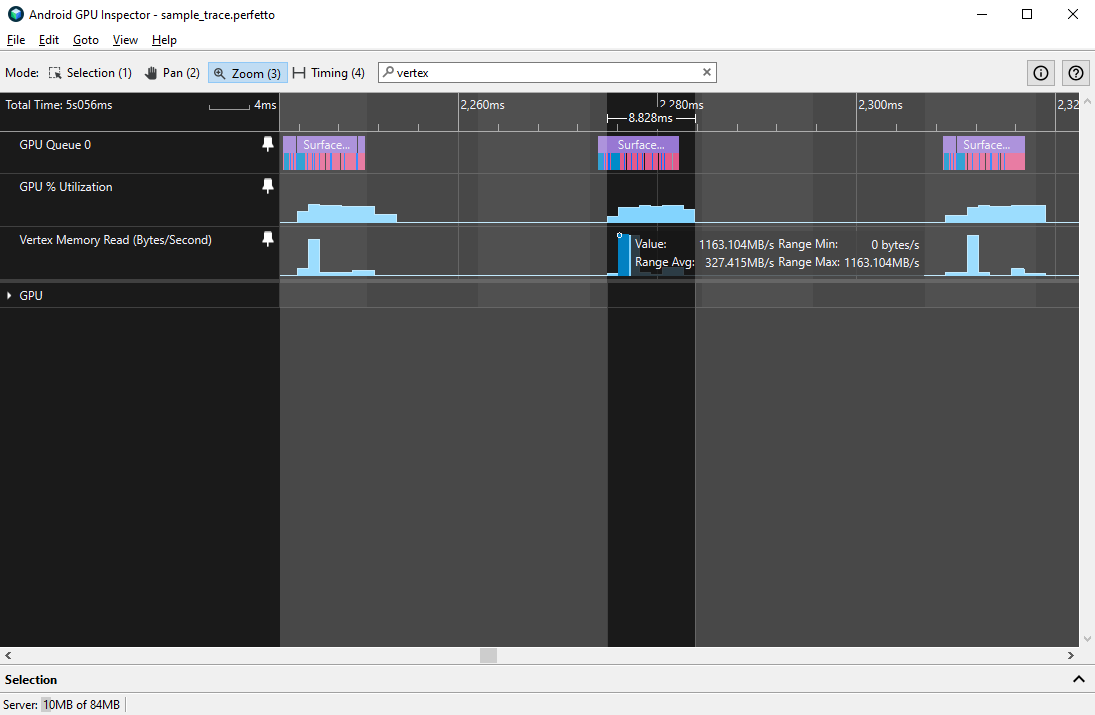

如需衡量这些计数器的行为，您可以衡量单个 GPU 帧的平均带宽和峰值带宽，这些带宽可以用连续的 GPU 利用率 块来划分。

我们建议峰值顶点内存读取带宽不超过 1.5 GBps，平均带宽不超过 500 MBps。较高的值表示存在以下几个常见问题之一：

• 顶点大小过大：顶点可能具有较大的顶点属性或大量的顶点属性，从而严重影响顶点着色时间。
• 顶点属性流未拆分：顶点属性交织到单个缓冲区中，降低了缓存效率。
• 每个帧提交的顶点过多：复杂的模型和/或大量的模型可能会占用更多带宽，并需要更长时间进行着色。

您还可以通过 Average Bytes / Vertex 轨道诊断顶点大小问题，我们建议该轨道的值不超过 32 字节或顶点。

诊断您可能面临的这些问题的最佳方法是进行帧配置文件跟踪，以分析顶点格式。
